Что такое трамвайные плиты и зачем они нужны

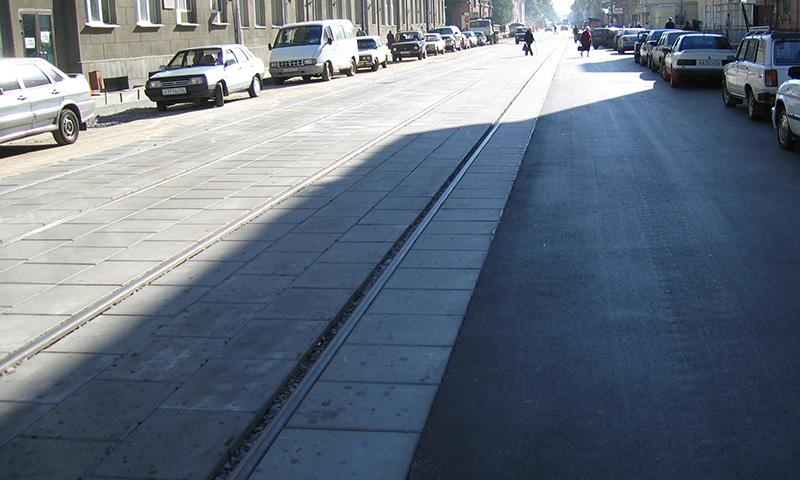

Трамвайные плиты — это специальные железобетонные изделия, предназначенные для создания покрытий трамвайных путей. Эти конструкции изготавливаются из высокопрочного бетона, усиленного арматурным каркасом, и служат для обеспечения безопасного, комфортного и долговечного покрытия путей, по которым движутся трамваи.

Главная задача трамвайных плит — отделить проезжую часть дорожного полотна от железнодорожных путей, обеспечить плавность маневрирования автотранспорта и повысить общий уровень благоустройства городской инфраструктуры. При этом плиты должны выдерживать значительные нагрузки как от трамваев, так и от автомобильного транспорта.

Виды трамвайных плит

В зависимости от места установки на рельсовых путях выделяют несколько основных типов трамвайных плит:

• Плиты трамвайные колейные (КТК) — укладываются непосредственно в колее между рельсами, поэтому их часто называют межрельсовыми плитами;
• Плиты трамвайные междупутные (МТК) — устанавливаются в междупутье, иногда монтируются на вспомогательных шпалах;
• Плиты трамвайные боковые (БТК) — примыкают к проезжей части улицы, образуя четкую границу для движения транспортных средств.

По конструкции и назначению плиты также подразделяются на следующие типы:

• 1П — для путей с деревянными шпалами;
• 2П — для путей с железобетонными шпалами;
• 3П — для путей как с деревянными, так и с железобетонными шпалами.

Технические характеристики

Стандартные трамвайные плиты имеют прямоугольную форму с точными габаритными параметрами. Верхняя поверхность плит, являющаяся одновременно и проезжей частью, часто изготавливается с нанесением специального рифления для улучшения сцепления колес автотранспорта с бетонным покрытием.

Вот примерные характеристики основных типов трамвайных плит:

Наименование	Размеры (ДхШхВ, мм)	Объем, м³	Масса, т
Плита боковая БТК	2994х770х180	0,4	0,92
Плита колейная КТК	2994х1360х180	0,68	1,7
Плита межпутная МТК	2994х1736х180	0,86	2,16

На кривых участках трамвайных путей применяются плиты в форме трапеции, а для стрелочных переводов изготавливаются изделия специальной конфигурации.

Плиты трамвайных путей изготавливаются из тяжелого бетона в соответствии с ГОСТ 19231.0-83 и предназначены для устройства покрытий трамвайных путей колеи 1524 мм, эксплуатируемых в районах со среднемесячной температурой наиболее холодного месяца до минус 20°С включительно.

Преимущества использования трамвайных плит

Строительство трамвайных путей с применением железобетонных плит обладает рядом существенных преимуществ:

• Длительный срок службы — более 25 лет эксплуатации;
• Высокая прочность и устойчивость к механическим нагрузкам различного характера;
• Стабильность положения рельсов и возможность их быстрой замены;
• Низкий уровень вибрации и шума при движении трамваев;
• Простой доступ к рельсам и шпалам при техническом обслуживании;
• Удобство маневрирования автотранспорта за счет расположения плит на одном уровне с проезжей частью;
• Повышение общего уровня благоустройства городской среды;
• Доступная цена и простота монтажа.

Особенности конструкции и монтажа

В верхней части торцевых поверхностей трамвайных плит выполнены прямоугольные выступы, на одном из которых размещается продольный гребень, а на другом — ответная ему впадина. Это образует замки с гребнями и впадинами на торцевых гранях смежных плит, обеспечивая надежное соединение элементов между собой.

Для обеспечения водоотвода с пространства между кантом рельса и плитой в конструкции колейных плит КТК предусмотрены специальные водоотводящие коробки.

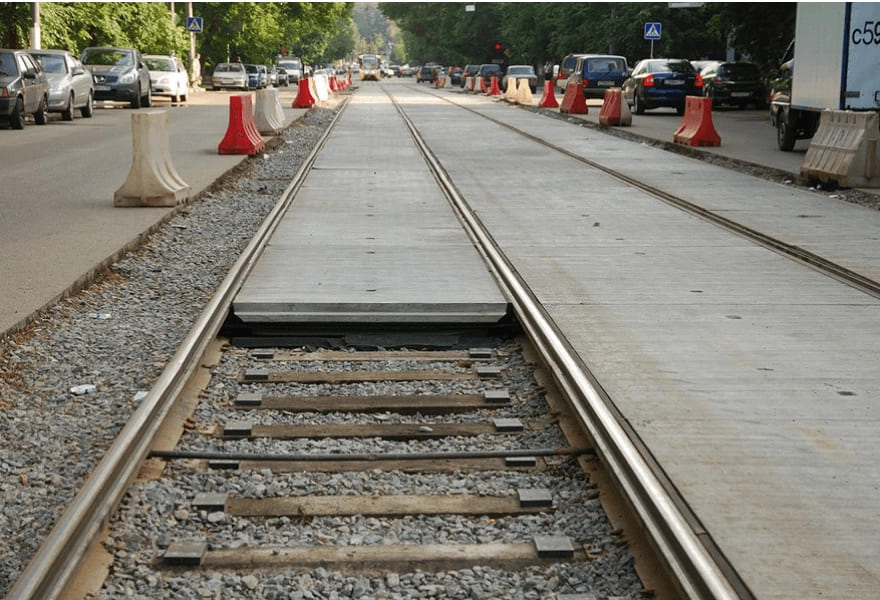

Процесс монтажа трамвайных плит включает следующие этапы:

1. Подготовка основания — удаление существующего покрытия и выравнивание грунта.
2. Установка плит на специальные резиновые фиксаторы, укладываемые в пазухи рельса.
3. Фиксация плит относительно рельсов с обеспечением необходимого точного расстояния между ними.
4. Заполнение пространства между боковыми гранями плит и рельсами для гашения вибрации.

Резиновые фиксаторы имеют форму брусьев соответствующей конструкции и сечения. Они принимают нагрузки от автомобильного транспорта и передают их на основание и шпалы через рельсы, а также уплотняют пространство между элементами конструкции и снижают уровень вибрации.

Области применения

Плиты трамвайных путей предназначены для укладки:

• На прямых участках пути и кривых радиусом 20 м и более с рельсами желобчатого и железнодорожного типов;
• В колее на обочинах, а также в междупутьях шириной 3200, 3424, 3550, 3758 мм;
• На необособленном, обособленном и самостоятельном земляном полотне.

Помимо основного назначения, трамвайные плиты могут успешно применяться для строительства других объектов городской инфраструктуры:

• Площадок перед автозаправочными станциями;
• Автомобильных стоянок;
• Остановок общественного транспорта;
• Строительных площадок;
• Оснований для временных конструкций (например, бытовок).

Заключение

Трамвайные плиты — это важный элемент современной городской транспортной инфраструктуры, обеспечивающий безопасное и комфортное сосуществование рельсового и автомобильного транспорта. Благодаря высокой прочности, долговечности и удобству монтажа, эти железобетонные изделия вносят значительный вклад в повышение качества городской среды, делая перемещение по дорогам более комфортным и безопасным для всех участников движения.
