Как подобрать высоту опоры освещения для разных объектов

Выбор правильной высоты опор освещения — один из ключевых моментов при проектировании систем наружного освещения. От этого параметра зависит не только эффективность системы освещения, но и её эстетический вид, безопасность и экономичность. Разберёмся, как правильно подобрать высоту опоры для различных объектов и территорий.

Что такое опора освещения и почему важна её высота

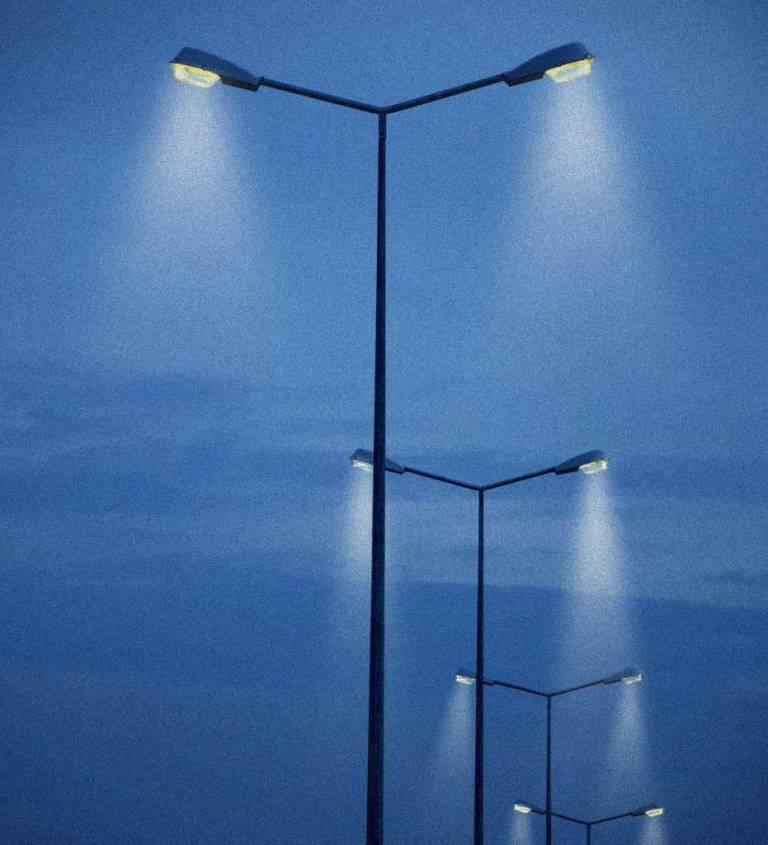

Опора освещения — это конструкция, на которую устанавливается уличный светильник. В зависимости от высоты опоры и мощности светильника меняется площадь освещения территории. Чем выше расположен светильник, тем больше площадь светового пятна, но при этом снижается яркость на уровне земли.

Правильно подобранная высота опоры позволяет:

• Обеспечить равномерное освещение территории;
• Избежать ослепления пешеходов и водителей;
• Уменьшить количество используемых светильников;
• Снизить энергопотребление;
• Создать комфортную и безопасную среду.

Классификация опор освещения по высоте

Опоры освещения в зависимости от высоты делятся на три основные категории:

• Декоративные (парковые) — от 3 до 6 метров;
• Уличные — от 6 до 12 метров;
• Специальные (мачты освещения) — от 12 до 50 метров.

Важно отметить, что для прямостоечных опор в общую высоту входит не только надземная, но и подземная часть, которая может составлять от 1,2 до 3 метров.

Высота опор для пешеходных зон и парков

Для освещения парков, скверов, бульваров, пешеходных дорожек и набережных оптимальная высота опор составляет от 3 до 7 метров. Минимально допустимая высота размещения светильников в таких зонах — 3 метра согласно п. 6.3.6 ПУЭ-7.

Для создания комфортного освещения в парковых зонах учитывайте следующие особенности:

• Опоры высотой 3-4 метра идеально подходят для узких дорожек и небольших зон отдыха;
• Для более широких аллей и площадок рекомендуется использовать опоры высотой 5-6 метров;
• В больших парках для освещения центральных аллей можно применять опоры до 7 метров.

В парковых зонах часто используются декоративные опоры освещения, которые выполняют не только утилитарную, но и эстетическую функцию, становясь элементом ландшафтного дизайна. Здесь можно встретить как классические торшерные опоры со светильниками в форме шара, так и стилизованные конструкции.

Для некоторых участков парков (например, для газонов) можно использовать болларды — невысокие столбики высотой от 1 метра, которые создают направленное освещение и часто оснащаются солнечными батареями.

Высота опор для городских улиц и дорог

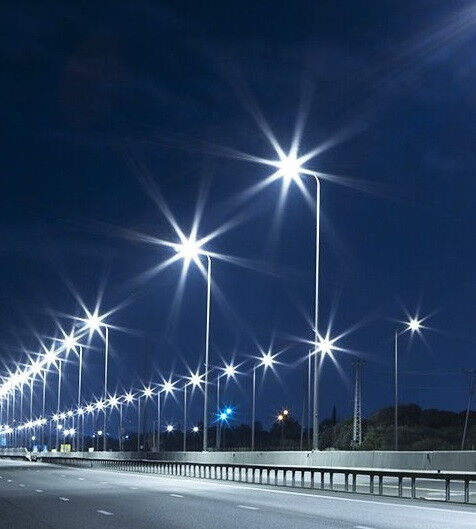

Для освещения городских улиц, автомобильных дорог, мостов и эстакад применяются опоры высотой от 6 до 13 метров. Минимальная высота светильника над дорожным полотном должна составлять 6,5 метров согласно ГОСТ 55706-2013, что обеспечивает беспрепятственный проезд грузового и пассажирского транспорта.

При выборе высоты опор для дорог учитывайте:

• Для обычных городских улиц — от 6 до 9 метров;
• Для улиц с трамвайными путями — минимум 8 метров;
• Для улиц с троллейбусным движением — минимум 9 метров;
• Для магистралей и скоростных дорог — от 10 до 13,5 метров.

Значимым фактором при выборе опор для дорог является угол падения светового луча на дорожное полотно. Он должен быть таким, чтобы обеспечивать хорошую видимость, но не ослеплять водителей. При увеличении высоты размещения светильников уменьшается степень освещенности, поэтому необходимо увеличивать мощность световых приборов.

Расстояние между опорами на дорогах рассчитывается таким образом, чтобы световые пятна от соседних светильников слегка пересекались, не образуя затемненных участков. Это обеспечивает равномерное освещение дорожного полотна.

Высота опор для больших площадей и спортивных объектов

Для освещения стадионов, площадей аэропортов, горнолыжных курортов, строительных площадок и других обширных территорий используются высокомачтовые опоры высотой от 12 до 50 метров. Такие конструкции называют мачтами освещения.

На таких опорах устанавливаются мощные прожекторы, которые позволяют освещать большие территории и снижать количество необходимых светильников. Мачты имеют повышенную несущую способность и оснащаются специальными приспособлениями для обслуживания оборудования.

Дополнительные факторы при выборе высоты опор

При выборе опор освещения также необходимо учитывать:

Ветровую нагрузку

Территория России разделена на 7 ветровых районов. Для каждого района существуют свои требования к прочности опор:

• Несиловые опоры можно устанавливать в I-III ветровом районе;
• Силовые опоры подходят для установки в I-VII ветровом районе.

Способ установки

Существует два основных способа установки опор:

• Прямостоечный — нижняя часть конструкции фиксируется в грунте с помощью бетона;
• Фланцевый — опора устанавливается на закладной элемент фундамента с помощью метизов.

Фланцевый способ позволяет легко демонтировать опору для замены или переноса, что особенно важно для парковых зон с периодическим обновлением ландшафтного дизайна.

Нагрузка на опору

Если на опору планируется подвес проводов СИП или установка рекламных конструкций, рекомендуется использовать силовые опоры, которые могут выдерживать нагрузку до 3 тонн.

Для чисто осветительных функций можно использовать несиловые опоры, подвод питающего кабеля к которым возможен только под землей.

Материал и покрытие опор

Материал опор влияет на срок их службы и внешний вид:

• Деревянные опоры — самые бюджетные, но с коротким сроком службы (до 20 лет);
• Железобетонные опоры — прочные, тяжелые, с низкой эстетической привлекательностью;
• Стальные опоры — прочные, легкие, долговечные (до 50 лет при оцинковке).

Для защиты от коррозии стальные опоры покрывают:

• Горячим цинком (защита до 50 лет)
• Холодным цинком (защита до 25 лет)
• Порошковой краской (защита до 20 лет)
• Комбинацией горячего цинка и порошковой краски

Подводя итог, при выборе высоты опор освещения необходимо учитывать тип освещаемой территории, требуемую площадь освещения, ветровую нагрузку региона, особенности местности и функциональное назначение освещения. Оптимальным вариантом для большинства проектов являются стальные опоры благодаря их долговечности, относительно невысокому весу и возможности оцинковки, что значительно продлевает срок службы конструкции.
