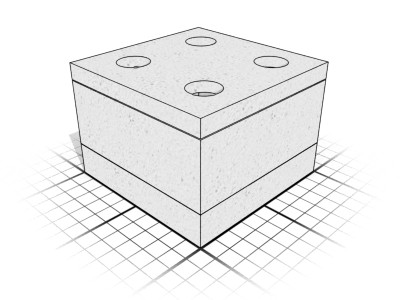

Тепловая камера 1,8×1,8×4,0 м серии 3.903 КЛ-13
- Длина:2 100 мм
- Ширина:2 100 мм
- Высота:3 700 мм
- Масса:11 050 кг
- Артикул:101523
- Оплата
- Безналичный перевод, Наличные, Банковский перевод
- Доставка
- Санкт-Петербург, Ленинградская область
Описание
Сборная железобетонная камера типоразмера 1,8×1,8 м высотой 4,0 м выпускается по серии 3.903 КЛ-13 (редакция 1987 г., разработчик – Ленгипроинжпроект). Конструкция рассчитана на двухъярусную прокладку теплопровода с заглублением днища до 4,0 м. Применяется в узловых точках тепловых, водопроводных, канализационных и газовых сетей. Поставляем комплектами в Санкт-Петербурге и Ленинградской области.
Применение
Камера 1,8×1,8×4,0 м используется в узловых точках подземных инженерных коммуникаций небольшого диаметра при глубоком заложении:
- тепловые сети – двухъярусная прокладка теплопровода: верхний и нижний ряд в одном сечении камеры;
- водопроводные сети – узлы запорной арматуры при заглублении свыше 2,0 м;
- канализация – смотровые и распределительные узлы глубокого залегания;
- газоснабжение – узлы управления подземными газопроводами.
Камера работает в зонах с автомобильными нагрузками класса Н-30, НК-80. Заглубление днища – до 4,0 м.
Технические характеристики
| Параметр | Значение |
|---|---|
| Серия | 3.903 КЛ-13 (ред. 1987) |
| Бетон | В25 (М350), гидротехнический |
| Водонепроницаемость | W6 |
| Морозостойкость | Мрз150 (F150) |
| Арматура | А-II и А-III по ГОСТ 5781-75 |
| Нагрузки от транспорта | Н-30, НК-80 по СН 200-62 |
| Заглубление днища | до 4,0 м |
| Допуски по длине/ширине | ±8 мм |
| Допуски по толщине | ±5 мм |
| Нормы приёмки | ГОСТ 13015-75 |
| Закладные детали | Сталь с цинковым покрытием |
Состав комплекта
Высота 4,0 м (двухъярусная прокладка теплопровода)
| Марка | Наименование | Кол-во, шт. | Масса, кг |
|---|---|---|---|
| НБК-1.8 | Нижний блок (фундаментный) | 1 | 2 100 |
| СБК-1.8 | Средний блок нижнего яруса | 2 | 1 150 каждый |
| СБК-1.8В | Средний блок верхнего яруса | 2 | ~1 500 каждый |
| ВБК-1.8 | Верхний блок (покрытие с люком) | 1 | 1 930 |
Горизонтальные стыки блоков торкретируются. Закладные детали – с цинковым покрытием. Монтаж без опалубки; основание – бетонная подготовка не ниже М100.
Условия поставки
Камеры 1,8×1,8 м поставляем комплектами или отдельными блоками по Санкт-Петербургу и Ленинградской области. Документы передаём через ЭДО или по согласованию. Отгрузка – со склада или с завода-изготовителя в согласованные сроки.
Отправьте ТЗ или перечень позиций – подготовим КП в течение рабочего дня.
