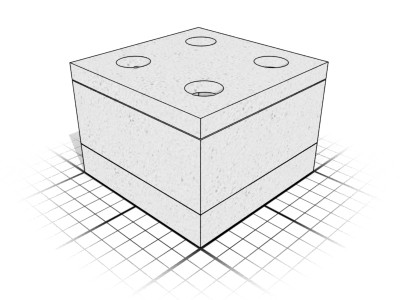

Тепловая камера 3,0×3,0×4,0 м серии 3.903 КЛ-13
- Длина:3 260 мм
- Ширина:3 260 мм
- Высота:3 680 мм
- Масса:21 950 кг
- Артикул:101516
- Оплата
- Безналичный перевод, Наличные, Банковский перевод
- Доставка
- Санкт-Петербург, Ленинградская область
Описание
Сборная железобетонная камера 3,0×3,0 м высотой 4,0 м выпускается по серии 3.903 КЛ-13 (1980 г., Ленгипроинжпроект) из гидротехнического бетона М300/В22.5 с водонепроницаемостью W6 и морозостойкостью Мрз150. Конструкция предназначена для двухъярусной прокладки теплопровода с заглублением днища до 4,0 м: верхний и нижний ряд трубопроводов в одном сечении камеры. ЖБИ-Эталон поставляет камеры и отдельные блоки по Санкт-Петербургу и Ленинградской области.
Применение
Камера 3,0×3,0×4,0 м используется в узловых точках тепловых сетей городского и промышленного теплоснабжения при глубоком заложении:
- двухъярусная прокладка теплопровода: верхний и нижний ряд трубопроводов в одном сечении камеры;
- врезки и ответвления при заглублении свыше 2,0 м;
- размещение задвижек, шаровых кранов и компенсаторов;
- дренажные приямки и спускные устройства.
Камера работает под проезжей частью при нагрузках Н-30, НК-80. Заглубление днища – до 4,0 м.
Технические характеристики
| Параметр | Значение |
|---|---|
| Серия | 3.903 КЛ-13 (ред. 1980) |
| Бетон | М300 (В22.5), гидротехнический по ГОСТ 4795-68 |
| Водонепроницаемость | W6 |
| Морозостойкость | Мрз150 (F150) |
| Арматура | А-II и А-III по ГОСТ 5781-75 |
| Нагрузки от транспорта | Н-30, НК-80 по СН 200-62 |
| Заглубление днища | до 4,0 м |
| Допуски по длине/ширине | ±8 мм |
| Допуски по толщине | ±5 мм |
| Нормы приёмки | ГОСТ 13015-75 |
| Закладные детали | Сталь с цинковым покрытием |
Состав комплекта
Высота 4,0 м (двухъярусная прокладка теплопровода)
| Марка | Наименование | Кол-во, шт. | Масса, кг |
|---|---|---|---|
| НБК-3.0 | Нижний блок (фундаментный) | 1 | ~5 400 |
| СБК-3.0 | Средний блок (стеновой) | 4 | ~4 830 каждый |
| ВБК-3.0 | Верхний блок (покрытие с люком) | 1 | ~5 250 |
Монтаж без опалубки. Горизонтальные стыки торкретируются. Основание – бетонная подготовка не ниже М100. Закладные детали – с цинковым покрытием.
Условия поставки
Камеры 3,0×3,0 м поставляем в Санкт-Петербурге и Ленинградской области. Доступна поставка полного комплекта или отдельных блоков (НБК, СБК, ВБК). Документы передаём через ЭДО или по согласованию.
Отправьте ТЗ или перечень позиций – подготовим КП в течение рабочего дня.
