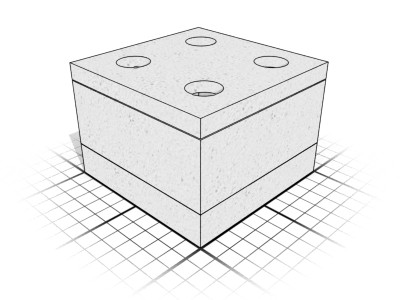

Тепловая камера 2,6×2,6×2,0 м серии 3.903 КЛ-13
- Длина:2 860 мм
- Ширина:2 860 мм
- Высота:2 370 мм
- Масса:14 310 кг
- Артикул:101510
- Оплата
- Безналичный перевод, Наличные, Банковский перевод
- Доставка
- Санкт-Петербург, Ленинградская область
Описание
Сборная железобетонная камера 2,6×2,6 м высотой 2,0 м изготавливается по серии 3.903 КЛ-13 (редакция 1987 г., Ленгипроинжпроект) из бетона В25/М350 с водонепроницаемостью W6. Конструкция рассчитана на одноярусную прокладку с заглублением верха перекрытия 0,3–2,0 м. Применяется на тепловых, водопроводных, канализационных и газовых сетях. ЖБИ-Эталон поставляет камеры и отдельные блоки по Санкт-Петербургу и Ленинградской области.
Применение
Камера 2,6×2,6×2,0 м – универсальный типоразмер для узловых точек подземных инженерных коммуникаций среднего класса при мелком заложении:
- тепловые сети – задвижки, фланцевые соединения, компенсаторы на трубопроводах до DN 300–400;
- водопровод – камеры переключения, узлы регулирования давления;
- канализация – смотровые узлы и перепадные камеры;
- газоснабжение – узлы подземных газопроводов с запорной арматурой.
Рассчитана на нагрузки Н-30, НК-80. Заглубление верха перекрытия – 0,3–2,0 м.
Технические характеристики
| Параметр | Значение |
|---|---|
| Серия | 3.903 КЛ-13 (ред. 1987) |
| Бетон | В25 (М350), гидротехнический |
| Водонепроницаемость | W6 |
| Морозостойкость | Мрз150 (F150) |
| Арматура | А-II и А-III по ГОСТ 5781-75 |
| Нагрузки от транспорта | Н-30, НК-80 по СН 200-62 |
| Заглубление верха перекрытия | 0,3–2,0 м |
| Допуски по длине/ширине | ±8 мм |
| Допуски по толщине | ±5 мм |
| Нормы приёмки | ГОСТ 13015-75 |
| Закладные детали | Сталь с цинковым покрытием |
Состав комплекта
Высота 2,0 м (один ярус)
| Марка | Наименование | Кол-во, шт. | Масса, кг |
|---|---|---|---|
| НБК-2.6 | Нижний блок (фундаментный) | 1 | ~5 900 |
| СБК-2.6 | Средний блок (стеновой) | 1 | ~4 600 |
| ВБК-2.6 | Верхний блок (покрытие с люком) | 1 | ~4 000 |
Монтаж без опалубки. Горизонтальные стыки торкретируются. Основание – бетонная подготовка не ниже М100. Закладные детали – с цинковым покрытием.
Условия поставки
Камеры 2,6×2,6 м поставляем в Санкт-Петербурге и Ленинградской области. Комплект или отдельные блоки – по согласованной спецификации. Документы передаём через ЭДО или по согласованию.
Отправьте ТЗ или перечень позиций – подготовим КП в течение рабочего дня.
