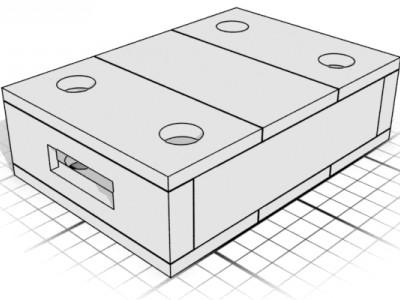

Тепловая камера 4,0×5,5×4,0 м серии 3.903 КЛ-13
- Длина:4 320 мм
- Ширина:5 750 мм
- Высота:4 830 мм
- Масса:55 160 кг
- Артикул:101512
- Оплата
- Безналичный перевод, Наличные, Банковский перевод
- Доставка
- Санкт-Петербург, Ленинградская область
Описание
Сборная железобетонная камера 4,0×5,5 м высотой 4,0 м изготавливается по серии 3.903 КЛ-13 (1980 г., Ленгипроинжпроект) из гидротехнического бетона М300/В22.5, W6, Мрз150. Увеличенная длина 5,5 м в сочетании с высотой 4,0 м обеспечивает двухъярусную прокладку магистральных трубопроводов с заглублением днища до 4,0 м. Поставляем по Санкт-Петербургу и Ленинградской области.
Применение
Камера 4,0×5,5×4,0 м используется в узловых точках магистральных тепловых сетей при глубоком заложении:
- двухъярусная прокладка трубопроводов DN 300–600: раздельные горизонтальные уровни в пролёте 5,5 м;
- задвижки и обратные клапаны с большими строительными длинами при заглублении свыше 2,0 м;
- узлы учёта тепловой энергии на магистралях глубокого залегания;
- насосные узлы подкачки и рециркуляции.
Нагрузки Н-30, НК-80 выдерживают как стандартные, так и усиленные блоки НБК-4.0-3. Заглубление днища – до 4,0 м.
Технические характеристики
| Параметр | Значение |
|---|---|
| Серия | 3.903 КЛ-13 (ред. 1980) |
| Бетон | М300 (В22.5), гидротехнический по ГОСТ 4795-68 |
| Водонепроницаемость | W6 |
| Морозостойкость | Мрз150 (F150) |
| Арматура | А-II и А-III по ГОСТ 5781-75 |
| Нагрузки от транспорта | Н-30, НК-80 по СН 200-62 |
| Заглубление днища | до 4,0 м |
| Допуски по длине/ширине | ±8 мм |
| Допуски по толщине | ±5 мм |
| Нормы приёмки | ГОСТ 13015-75 |
| Закладные детали | Сталь с цинковым покрытием |
Состав комплекта
Высота 4,0 м (двухъярусная прокладка теплопровода)
| Марка | Наименование | Кол-во, шт. | Масса, кг |
|---|---|---|---|
| НБК-4.0 | Нижний блок (фундаментный) | 2 | 3 200 каждый |
| НБК-4.0-3 | Нижний блок усиленный | 2 | 2 800 каждый |
| СБК-4.0 | Средний блок (стеновой) | 4 | ~4 400 каждый |
| ВБК-4.0 | Верхний блок с люком | 2 | 2 990 каждый |
| ВБК-4.0-2 | Верхний блок (дополнительный) | 2 | ~2 200 каждый |
Монтаж без опалубки. Горизонтальные стыки торкретируются. Основание – бетонная подготовка не ниже М100. Закладные детали – с цинковым покрытием.
Условия поставки
Камеры 4,0×5,5 м поставляем в Санкт-Петербурге и Ленинградской области. Комплект или отдельные блоки – по согласованной спецификации. Документы передаём через ЭДО или по согласованию.
Отправьте ТЗ или перечень позиций – подготовим КП в течение рабочего дня.
